電波暗室と測定項目の概要

3m法電波暗室
【電波暗室仕様】
・3m法国際規格適合
・有効寸法：幅5.8m 奥行8.8m 高さ5.6m
・ターンテーブル：耐荷重500kgとなっています。

【測定項目】
・放射エミッション：9kHz～6GHz
・伝導エミッション：9kHz～30MHz
・放射イミュニティ：80MHz～6GHz
・伝導イミュニティ：150kHz～230MHz

【運用体制】
電波試験技術者国際資格 iNARTE-EMCエンジニアの資格を有する実務経験豊富な専門職が常駐し、運用にあたる体制を確保しています。

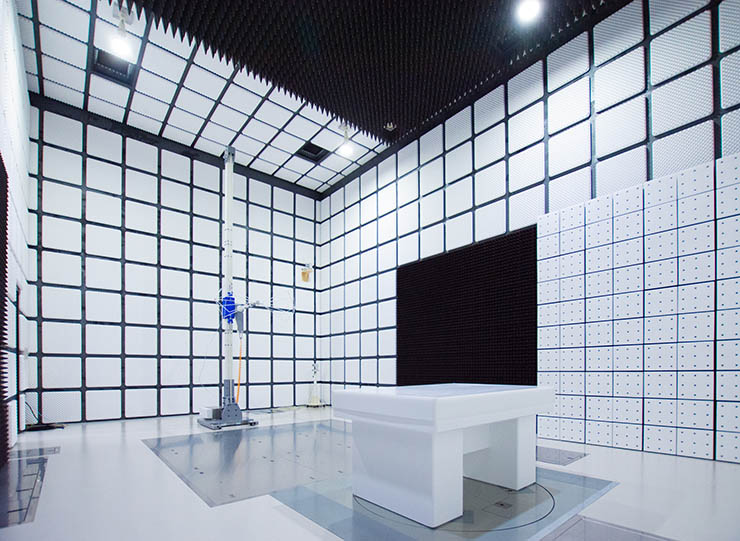

３m法 電波暗室＜仕様＞

ANSI C63.4-2014やCISPR16-1-4で要求されている電波伝搬特性を有しております。また、測定作業環境を改善するため照明にはすべてLED照明を使用しており、従来と比較して明るく清潔感のある測定環境で作業を行えます。

項目仕様
暗室サイズ（奥行×幅×高さ）6.0(W)m × 9.0(L)m × 6.0(H)m（シールド内寸法）
5.8(W)m × 8.8(L)m × 5.6(H)m（有効寸法）
計測室の寸法（奥行×幅×高さ）2.3(W)m × 3.0m(L) × 3.0(H)m（シールド内寸法）
計測室扉0.8(W)m × 2.0(H)m（スイング式片開き）
搬入扉1.2(W)m × 2.0(H)m（スイング式片開き）
ターンテーブル直径1.5m（耐荷重500kg、有限回転：-20°～ +380°）
アンテナマスト昇降範囲 1,000mm ～ 4,000mm
電波特性１NSA：ANSI C63.4-2009（30～1000MHz）, CISPR 16-1-4 Ed2
（広帯域アンテナ）
テストボリューム：1.5m
理論値に対して +2.1dB/-2.4dB以内
電波特性２SVSWR：CISPR16-1-4 Ed3.0（1～6GHz）
テストボリューム：1.5mΦ、2(H)m
1～6GHz :5.1dB未満
遮蔽効果磁界（150kHz～30MHz）：70dB以上
電界（150kHz～30MHz）：100dB以上
平面波（30MHz～18GHz）：100dB以上
電源遮断（150kHz～10GHz）：100dB以上
電源容量CVCF (1φ2W)／CVCF (3φ4W)、切替え方式1φ：0～240V, 12kVA, 50/60Hz
3φ：0～240V, 12kVA（線間440V）, 50/60Hz
商用 (1φ2W)100V/60Hz, 20A
設備監視カメラ（固定式1台・可動式1台）

対応可能な試験内容

3m法電波暗室では、以下の設備を導入しております。
代表な対応規格を記載しておりますが、製品群規格にも対応しておりますので、お気軽に電波暗室担当iNARTE/EMCエンジニアにお問い合わせください。

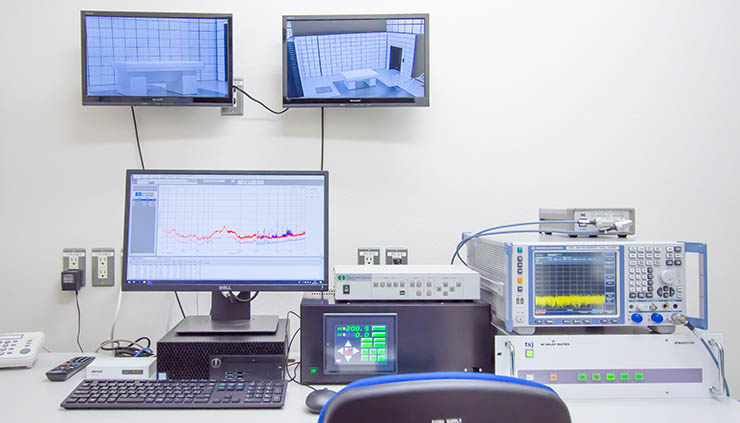

測定機器

試験・測定項目対応規格・スペック主要計測器
放射エミッション測定CISPR11,CISPR14-1,CISPR32, ANSI C63.4等
9kHz～６GHz		Test Receiver：
　ESR3（Rhode&Schwarz）
Receiving Antenna：
　HFH2-Z2（Rhode&Schwarz）
　VHA 9103 / BBA 9106（Schwazbeck）
　UHALP 9108 A1（Schwazbeck）
　3115（ETS-Lindgren）
2023年3月上限周波数更新
　　　　　3.6GHz→6GHz
伝導エミッション測定
（電源ポート）		CISPR11,CISPR14-1,CISPR32, ANSI C63.4等
9kHz～30MHz		Test Receiver：
　ESR3（Rhode&Schwarz）
AMN：
　ENV432（Rhode&Schwarz）
放射イミュニティ測定IEC61000-4-3,最大20V/m
80MHz～１GHz:最大20V/m
１GHz～６GHz:最大10V/m		2019年6月運用開始
2020年1月80MHz～１GHz
　　　　最大10V/m→20V/m
伝導イミュニティ測定IEC61000-4-6,最大10Vemf
150kHz～230MHz		2019年6月運用開始
2019年7月上限周波数更新
　　　　80MHz→230MHz
部品等の高周波特性
（ネットワークアナライザ）		周波数範囲
　本体：10MHz-67GHz
　ミリ波コンバータ接続時：Eバンド(60-90GHz)
コネクタタイプ
　本体：同軸1.85mm(オス)
　同軸ケーブル：3.5 mm(オス)
　ミリ波コンバータ：WR-12導波管		本体：
　ZVA67
ミリ波コンバータ：
　ZVA-Z90（Rhode&Schwarz）

平面図

電波暗室平面図
※測定室はもちろん、前室などの周辺・準備エリアも含めて独立した区画を確保しており、入口ドアロックにより測定時の機密保持対応も万全です。

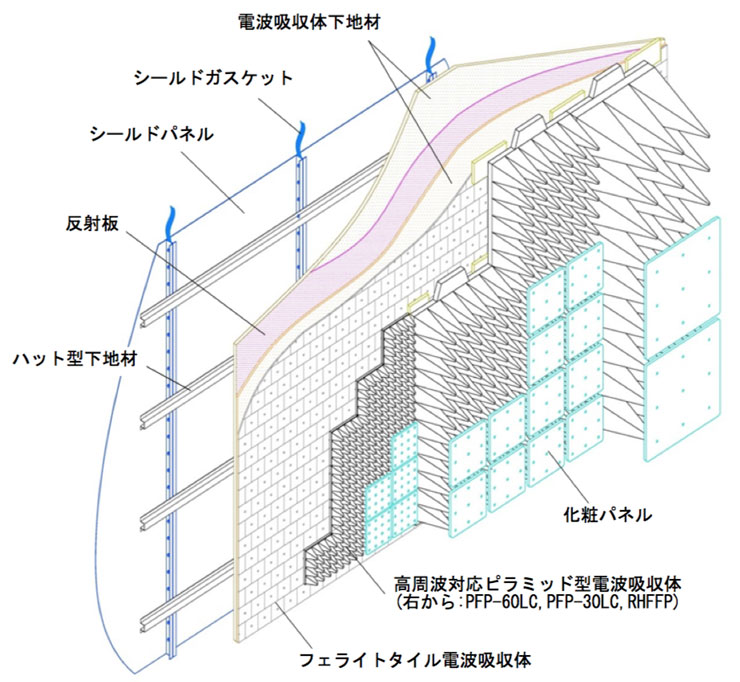

構造図

電波暗室構造図

測定データ（NSA実測値）

電波暗室測定データ

ＶＣＣＩ協会登録設備

我が国業界団体の自主規制である一般財団法人ＶＣＣＩ協会規定の測定設備として登録（2018年12月10日）されております。ＶＣＣＩ協会の会員であれば、自社に登録測定設備がなくとも本学の電波暗室を利用頂くことで、ＶＣＣＩ適合確認試験を行うことが可能です。
登録設備の概要
３m法電波暗室
・１ＧＨｚ以下放射エミッション測定設備（登録番号R-20058）
・ＡＣ電源ポート伝導エミッション測定設備（登録番号C-20044）

ＶＣＣＩの詳細については、次の協会ホームページをご参照下さい。
http://www.vcci.jp/
